L-type manipulator 360° kantelen D-TLP-L

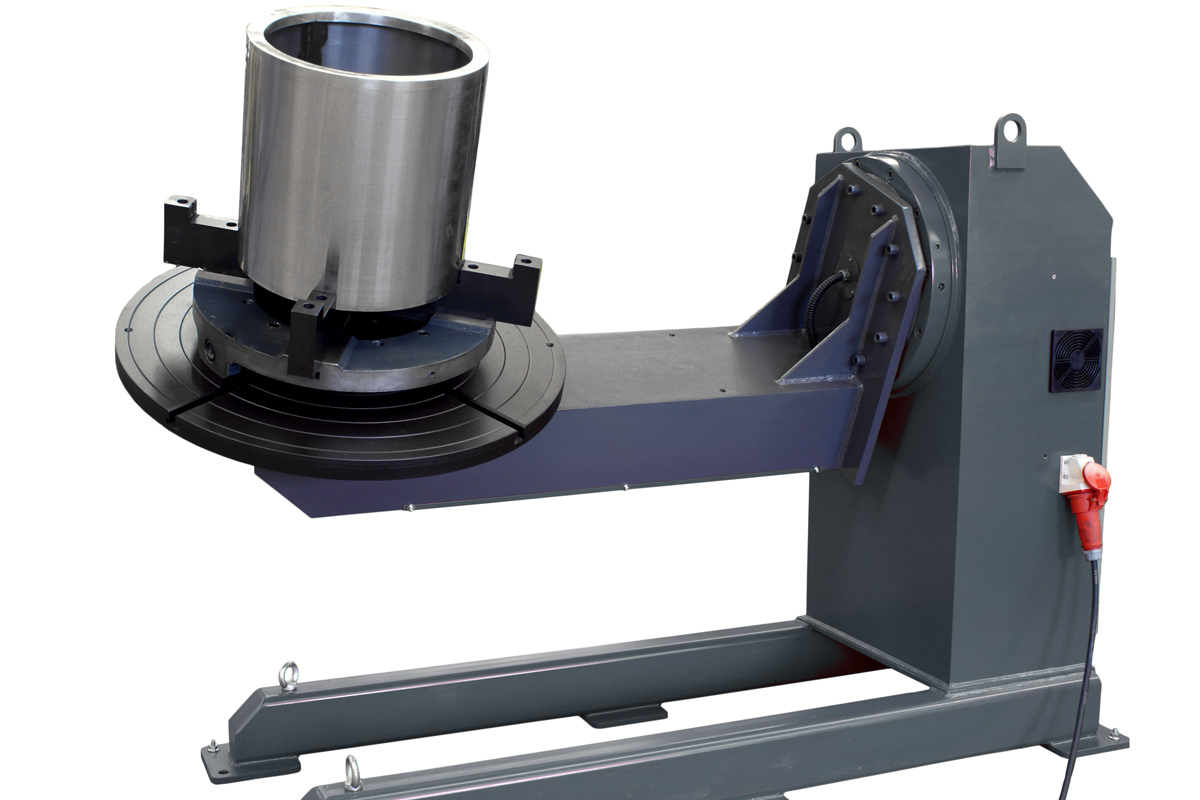

Manipulatoren L-type met boring voor het 360° draaien en lassen van werkstukken van 500 kg - 5 t.

Productkenmerken

capaciteit 500 kg - 5 t
L-type met doorlaat
360° draaien
traploos regelbare rotatiesnelheid
incl. dubbel voetpedaal
incl. afstandsbediening (aan kabel)

Datablad Vraag een offerte aan

Technische gegevens

Model	D-TLP-L-05	D-TLP-L-010	D-TLP-L-030	D-TLP-L-050
Max. belading (kg)	500	1.000	3.000	5.000

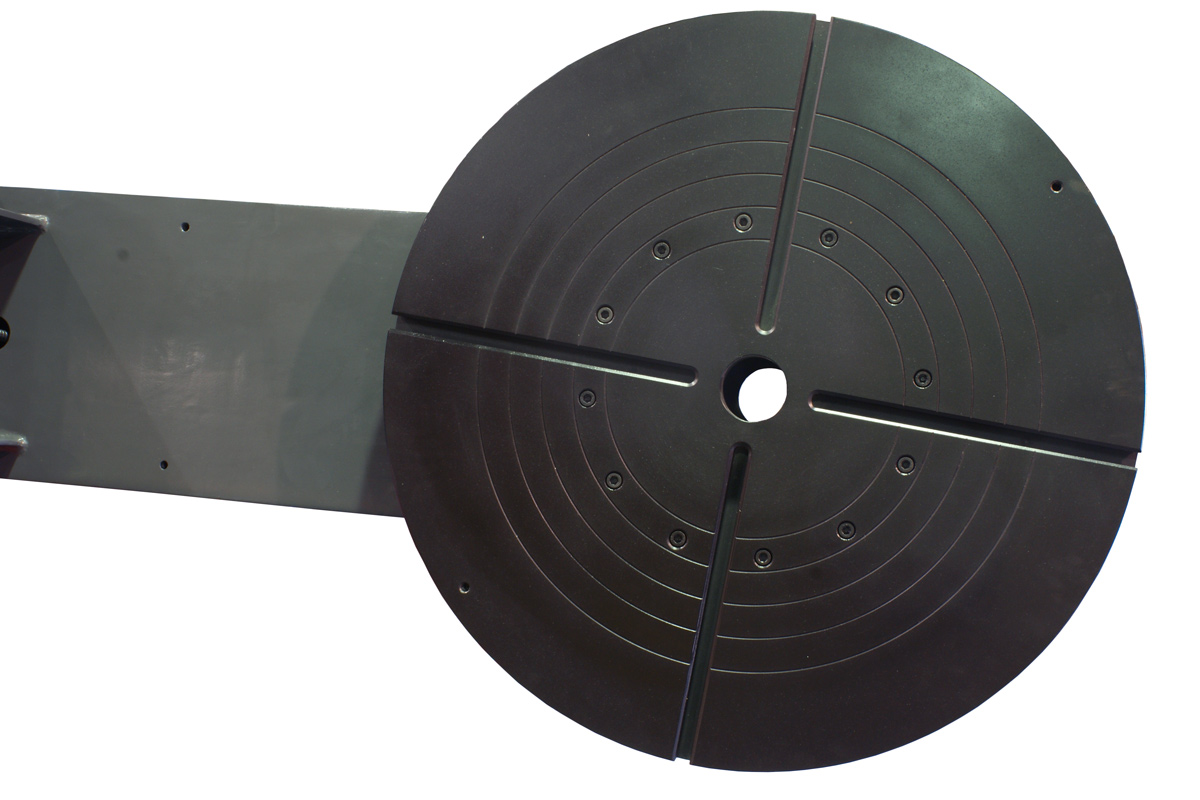

Tafel (Ømm)	700	900	1.150	1.150
Doorlaat (Ømm)	100	100	100	100
Rotatiesnelheid (omw/min)	0,1-1	0,1-1	0,05-0,5	0,05-0,5
Max. afstand zwaartepunt (mm)	400	400	300	300
Max. excentriciteit (mm)	200	200	200	200
Max. koppel tafel (Nm)	1.000	2.000	6.000	10.000
Max. koppel kantelen (Nm)	1.250	2.500	9.000	15.000
Motorvermogen rotatie (kW)	0,37	0,75	1,1	2,2
Motorvermogen kantelen (kW)	0,37	1,1	2,2	3
Max. lasstroom (A)	500	500	750	750
Netaansluiting	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
A (mm)	800	1.000	1.400	1.500
B (mm)	1.000	1.100	1.220	1.220
C (Ømm)	100	100	100	100
D (Ømm)	700	900	1.150	1.150
E (mm)	1.030	1.230	1.815	1.915
F (mm)	1.825	2.125	3.035	3.035
Dubbel voetpedaal (start-stop/links-rechts)	Inclusief	Inclusief	Inclusief	Inclusief
Afstandsbediening (aan kabel)	Inclusief	Inclusief	Inclusief	Inclusief

Alle informatie (technische gegevens, productkleuren, etc.) is onder voorbehoud van fouten en wijzigingen.

Overige informatie

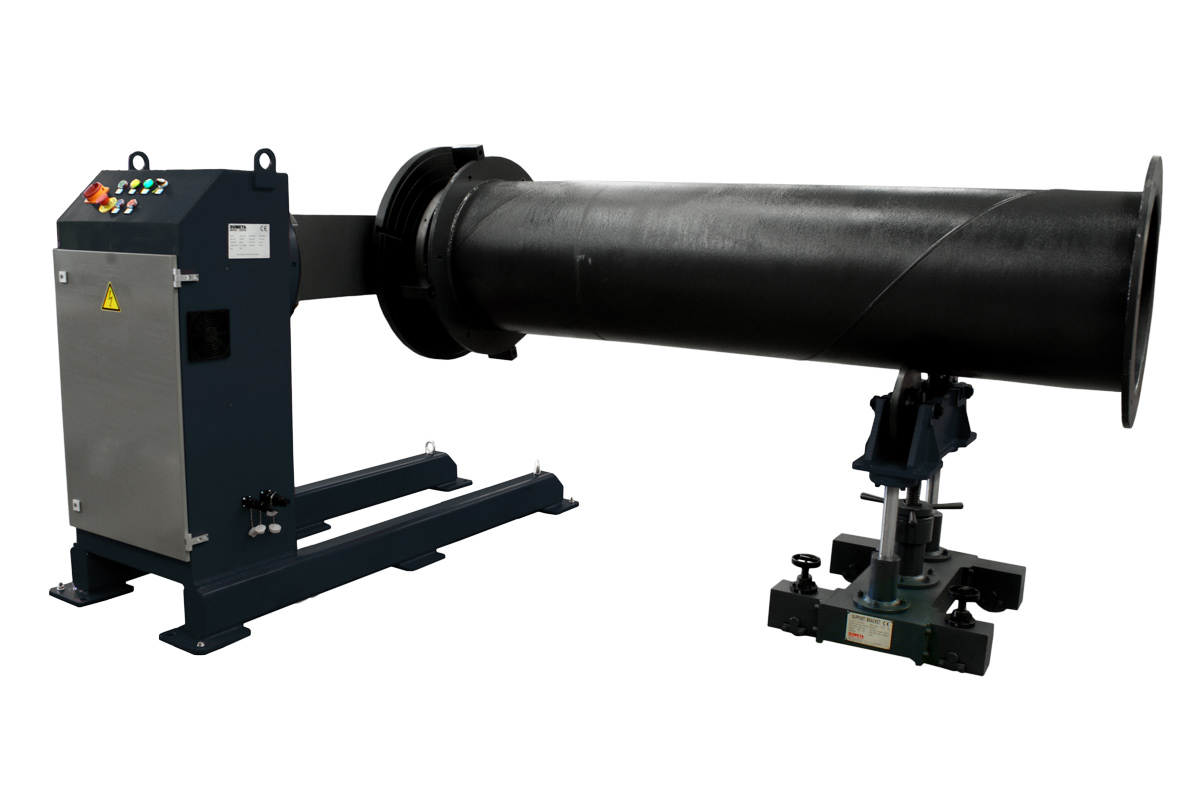

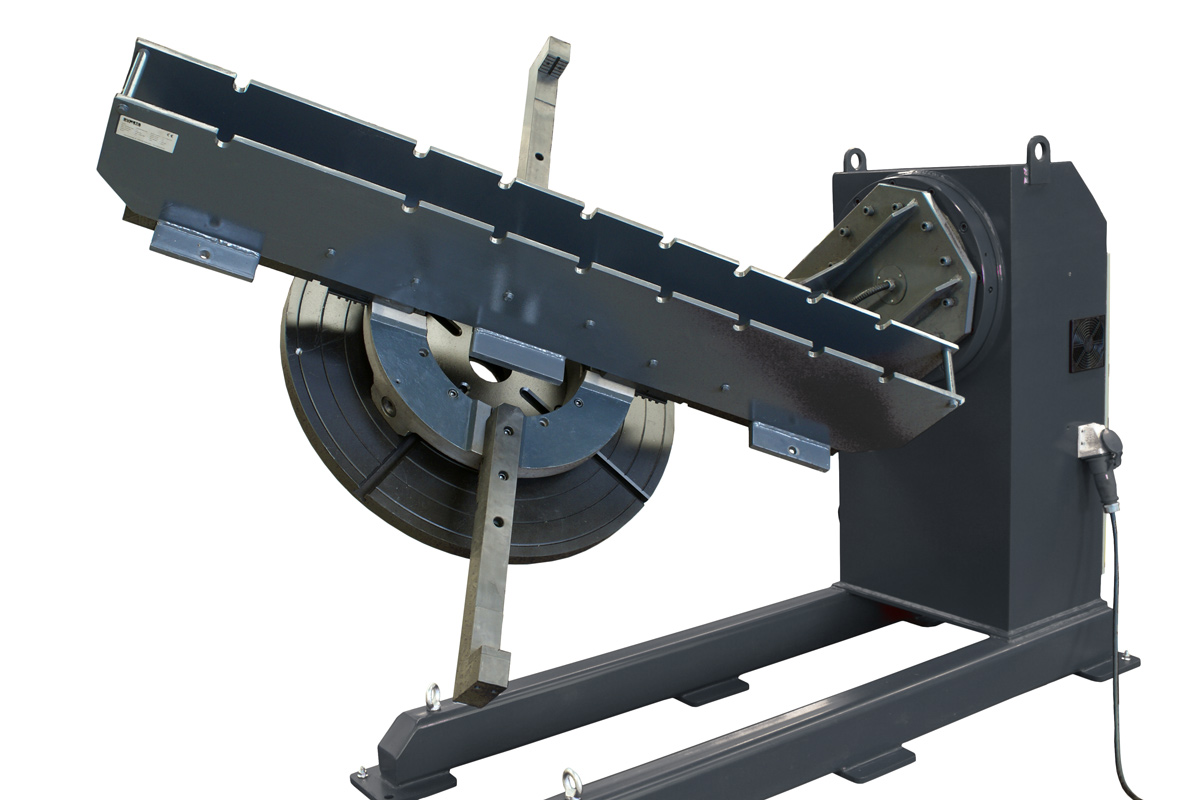

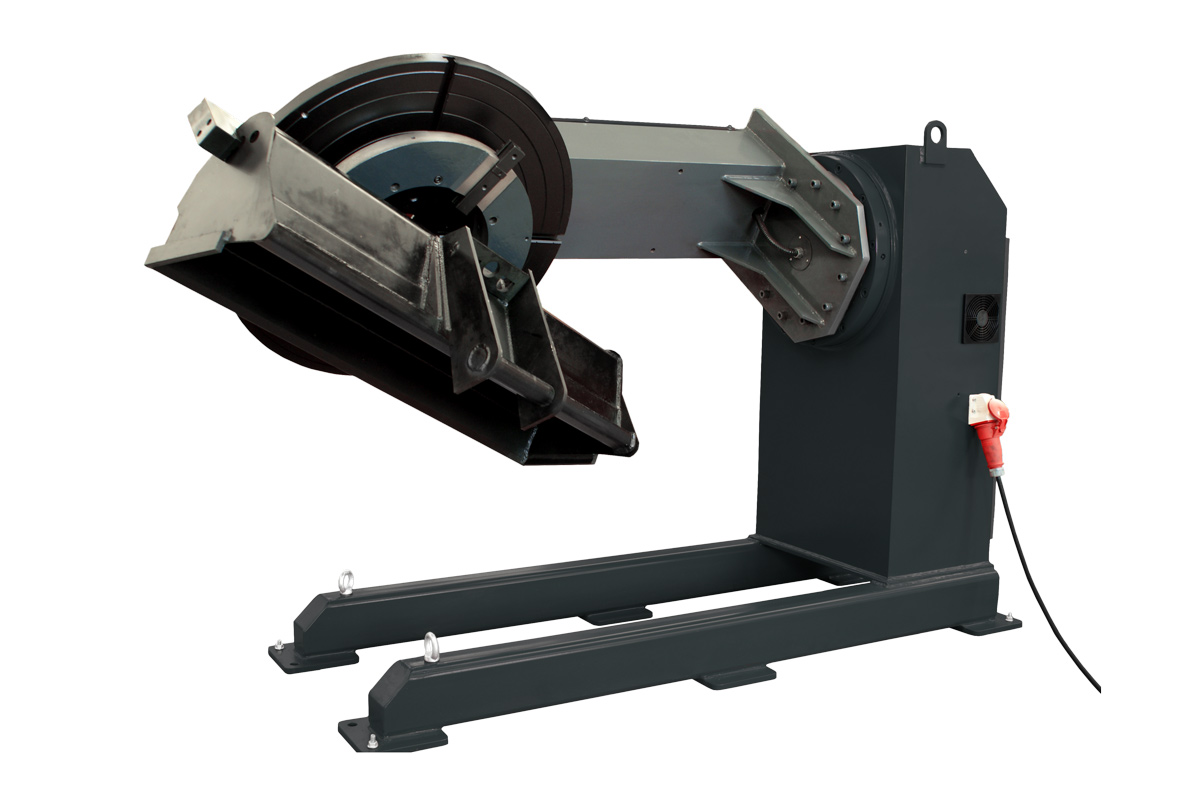

Met deze manipulator bent u zelfs in staat om het werkstuk 360° te kantelen, oftewel volledig ondersteboven te hangen. Dit biedt nog meer mogelijkheden voor uw meest ideale laspositie en rotatie op de gewenste snelheid. De lasmanipulator is voorzien van een doorlaat en standaard verkrijgbaar met een max. draagvermogen van 300 kg tot 5.000 kg. U bent in staat om het werkstuk 360° te kantelen. Dit kan nog meer mogelijkheden bieden voor uw meest ideale laspositie. Het opspannen van werkstukken is eenvoudig met een klauwplaat op de opspantafel van deze 360° lasdraaitafel. Positioneer uw werkstuk in de meest ideale positie of roteer uw werkstuk op de door u gewenste snelheid. Met deze machine bent u zelfs in staat om het werkstuk 360° te kantelen - oftewel volledig ondersteboven te hangen. Dit biedt nog meer mogelijkheden voor uw meest ideale laspositie.
D-DWP-L manipulatoren zijn als standaard versie leverbaar vanaf 300 kg capaciteit tot 5 t. Uiteraard kan een manipulator ook naar uw eigen wensen ontworpen en gebouwd worden.
